معرفی انواع درب آسانسور

در یک دستگاه آسانسور به طور کلی از دو نوع درب طبقه (که به تعداد توقف های آسانسور می باشد) و درب کابین ( که روی کابین آسانسور نصب شده است) استفاده می گردد.

درب طبقه

درب هایی هستند که در محل ورودی طبقات به کابین قرار می گیرند. درب طبقات انواع مختلفی دارد که می توان انواع لولایی، تلسکوپی ( از یک طرف بازشو )، سانترال ( از وسط بازشو ) و درب های آکاردئونی را نام برد. انتخاب نوع و اندازه بازشوی درب طبقات با توجه به  طراحی آسانسور و متناسب با نوع کاربری و مطابق با استانداردها صورت می گیرد.

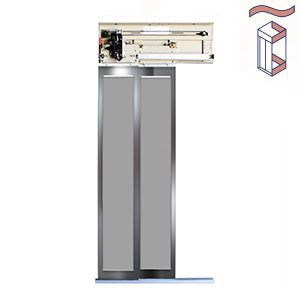

درب تلسکوپی

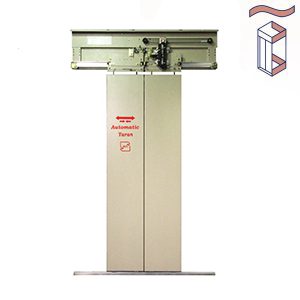

درب سانترال

درب کابین

درب هایی که روی کابین نصب می شوند و مانند درب طبقات انواع مختلفی ( تلسکوپی، سانترال و … ) دارند.

انواع درب

درب آسانسور، از لحاظ مکانیکی به سه دسته کلی، درب ساده ( درب طبقه لولایی و کابین بدون درب )، نیمه اتوماتیک و تمام اتوماتیک تقسیم شده است. البته درب آسانسور از لحاظ الکتریکی نیز تقسیم بندی می شود. درب هایی که دارای موتور و همچنین درایو کنترل می باشند و درب هایی که فاقد آنها هستند.

نحوه عملکرد درب اتوماتیک آسانسور

در درب های اتوماتیک، مکانیزمی روی درب کابین وجود دارد که وظیفه آن علاوه بر باز و بسته کردن درب کابین، باز و بسته کردن درب طبقات نیز می باشد.

اجزای مختلف درب آسانسور

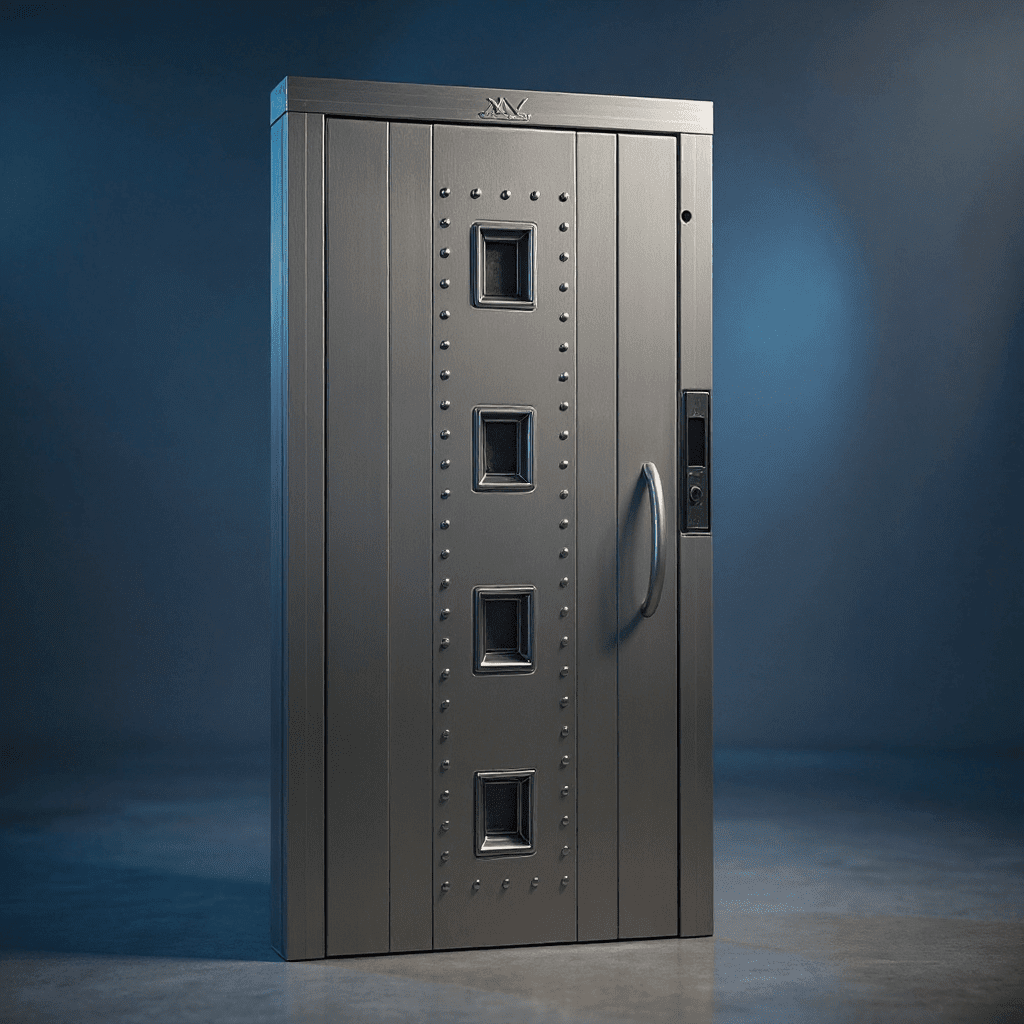

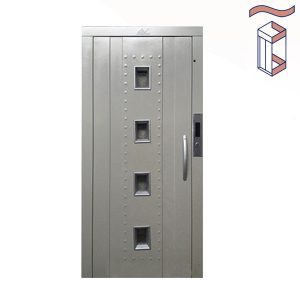

درب لولایی: درب های لولایی چون از پیچیدگی کمتری برخوردار هستند، بخش های مخلف آنها نیز کمتر است. چارچوب، لته،  دستگیره، لولاها، دیکتاتور و کنتاکت  قطعات تشکیل دهنده یک درب لولایی هستند.

درب اتوماتیک طبقه: چارچوب، لته ها، سیل درب، کفشک ها، کنتاکت قطعات یک درب اتوماتیک هستند.

درب کابین: تمام قطعاتی که در درب اتوماتیک طبقه وجود دارد به علاوه مکانیزم باز و بسته شدن درب که خود شامل قطعات مختلفی مثل موتور سردرب، درایو و قرقره ها و تسمه می باشد.

مزایای درب سنترال نسبت به درب تلسکوپی

زمان باز و بسته شدن کمتری دارند.

از لحاظ بصری زیباتر هستند و امکان قرینه‌سازی کابین با طبقه را فراهم می‌کنند.

فضای کمتری از عمق کابین را اشغال می‌کنند و در کابین‌هایی که نیاز به عمق بیشتر دارند، کارایی بهتری دارند.

قطعات و تجهیزات درب آسانسور

درهای ‌آسانسور نیز مانند دیگر تجهیزات آسانسور از قسمت‌های مختلفی تشکیل شده است. برخی از این قطعات در انواع درهای آسانسور مشترک بوده و برخی دیگر تنها برای یک نوع خاص از درب مورد استفاده قرار می‌گیرد.

دیکتاتور درب یا آرام بند

وظیفه‌ی این قطعه در درهای آسانسور، جلوگیری از برخورد و ضربه شدید درب با قسمت‌های کابین است. وجود این قطعه در سیستم درب آسانسور باعث نرمی و آرامی باز و بسته شدن درب آسانسور می‌شود.

مگنت درب

این قطعه برای ایمنی درب آسانسور به کار گرفته می‌شود. به این صورت که هنگام رسیدن درب به طبقه قفل درب بر روی مگنت فشار ایجاد می‌کند و باعث باز شدن درب می‌شود. مگنت درب آسانسور از یک سیم پیچ مغناطیسی و یک اهرم و جک تشکیل شده است.

سنسور درب

نقش این سنسور تشخیص وجود یا عدم وجود شی یا شخص در جلوی درب و همچنین لابه‌لای در آسانسور می‌باشد. در دو نوع پرده‌ای و نقطه‌ای وجود دارد. در صورت وجود شی این سنسور اجازه بسته شدن درب و در نتیجه اجازه‌ی حرکت به آسانسور را نمی‌دهد.

کفشک

محل قرارگیری این قطعه در بالا یا پایین کابین در امتداد ریل راهنما است. وظیفه‌ی کفشک‌ها هدایت درب برای باز یا بسته شدن است. کفشک لغزشی، ثابت و غلطکی از انواع کفشک‌های درب آسانسور می‌باشد.
